Сборка щита: Инструкция по выбору и установке электрического щитка

Современный дом или квартира немыслимы без исправной электрической системы. Центральным элементом этой системы является электрический щиток (или электрощит), который выполняет функцию распределения электроэнергии по всему дому, а также служит для защиты от перегрузок и коротких замыканий. От правильной сборки щита и выбора его компонентов зависит безопасность и бесперебойная работа всех электроприборов.

Что такое электрический щиток и зачем он нужен?

Электрический щиток – это специальное устройство, корпус с панелью, в котором размещаются различные аппараты защиты и распределения: автоматические выключатели, УЗО (устройства защитного отключения), дифавтоматы, счетчики электроэнергии, а также клеммные колодки и распределительные шины. Основные функции электрического щитка:

• Распределение электроэнергии: Электрощит разделяет поступающий от вводного кабеля ток на отдельные линии, питающие различные группы потребителей (розетки, освещение, бытовую технику).
• Защита от перегрузок и коротких замыканий: Автоматические выключатели, которые являются основным элементом сборки щита, отключают питание при превышении допустимого тока, предотвращая повреждение проводки и приборов.
• Защита от утечек тока: УЗО и дифавтоматы реагируют на утечку тока на корпус, что критически важно для защиты от поражения электрическим током.
• Удобство обслуживания: Электрический щиток позволяет легко отключать отдельные линии для ремонта или модернизации электросети, не обесточивая весь дом.

Основные компоненты электрического щитка

При сборке щита особое внимание уделяется выбору качественных компонентов. Ключевыми элементами являются:

• Корпус щитка: Бывает навесным или встраиваемым, изготовлен из металла или пластика. Металлические корпуса обеспечивают лучшую защиту от механических повреждений и электромагнитных помех.
• Вводной автомат: Это первый аппарат на входе щитка, ограничивающий максимальный потребляемый ток. От его номинала зависит, сколько электроэнергии вы сможете одновременно потреблять.
• Автоматические выключатели: Устанавливаются на каждую группу потребителей. Подбираются по номиналу тока, соответствующему сечению провода линии.
• УЗО (Устройство Защитного Отключения) / Дифавтоматы: Предназначены для защиты от поражения электрическим током. Дифавтомат сочетает в себе функции автоматического выключателя и УЗО.
• Распределительные шины: Служат для подключения нейтралей (N) и заземления (PE) от автоматических выключателей.
• Клеммные колодки: Используются для соединения проводов.
• Электрический счетчик: Может быть установлен внутри щитка или снаружи.

Сборка щита: Шаг за шагом

Самостоятельная сборка щита – задача, требующая определенных знаний и навыков. Если вы не уверены в своих силах, лучше доверить эту работу профессиональному электрику. Однако, для общего понимания процесса, можно выделить основные этапы:

1. Проектирование и расчеты

Перед началом сборки щита необходимо составить схему электропроводки, определить количество и назначение каждой группы потребителей. Рассчитывается суммарная мощность, подбираются автоматические выключатели и УЗО с соответствующими номиналами.

2. Выбор корпуса и комплектующих

Подбирается корпус щитка, соответствующий предполагаемому количеству модулей (автоматов и других устройств). Особое внимание уделяется качеству самих аппаратов защиты. Важно, чтобы вводной автомат был правильно подобран по мощности.

3. Установка корпуса

Корпус монтируется на стене (встраиваемый или навесной). Важно обеспечить надежное крепление.

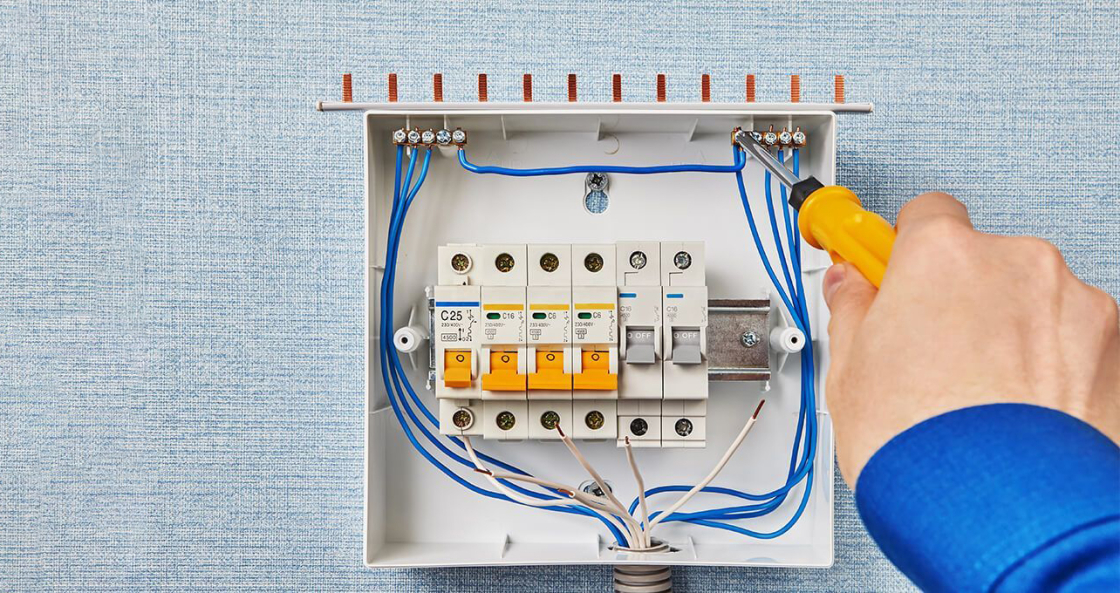

4. Монтаж внутренних элементов

Устанавливаются DIN-рейки, на которые затем монтируются автоматические выключатели, УЗО, шины N и PE.

5. Подключение проводов

Производится подключение вводного кабеля к вводному автомату, далее – подключение автоматических выключателей и УЗО согласно схеме. Важно соблюдать правильную маркировку и цветовое кодирование проводов.

6. Тестирование

После завершения сборки щита необходимо провести тестирование работоспособности всех аппаратов защиты и линий.

Выбор вводного автомата

Вводной автомат – это "первая линия обороны" вашей электросети. Его правильный выбор – залог безопасности. Номинал вводного автомата определяется суммарной мощностью всех приборов, которые могут быть включены одновременно. Для стандартной квартиры часто используются автоматы на 25А, 32А или 40А. Однако, в зависимости от мощности, выделенной на дом или квартиру, и количества мощных потребителей (электроплита, бойлер, кондиционеры), этот номинал может быть и выше.

Важно помнить, что вводной автомат должен быть согласован с сечением вводного кабеля. Слишком мощный автомат при слабом кабеле может привести к его перегреву и возгоранию.

Электрический щиток: Безопасность превыше всего

Правильно собранный электрический щиток – это гарантия вашей безопасности и долговечности электрооборудования. Он защищает от коротких замыканий, перегрузок, утечек тока, предотвращает пожары и обеспечивает комфортное использование электроприборов. Если вам требуется профессиональная сборка щита, установка вводного автомата или консультация по выбору электрического щитка, обращайтесь к квалифицированным специалистам.

Помните, что экономия на качестве электромонтажных работ и комплектующих может обернуться серьезными проблемами и финансовыми потерями в будущем. Доверьте заботу о вашей электробезопасности профессионалам.
